Actualités

Traité Comparatif des Pâtes Céramiques : Minéralogie, Vitrification et Choix d'Atelier

20 octobre 2026
Terres & Argiles

Physico-chimie des pâtes céramiques : fondements de la matière

Au cœur de l'atelier d'art, le choix d'une masse argileuse ne relève jamais du hasard ou d'une simple préférence tactile. L'argile est un silicate d'alumine hydraté dont la genèse géologique conditionne directement la granulométrie, la plasticité mécanique, le comportement au séchage et la cinétique de frittage lors du cycle de feu. Qu'il s'agisse de concevoir une pièce sculpturale imposante, un utilitaire étanche ou une délicate pièce translucide, la compréhension intime des équilibres minéralogiques entre minéraux plastiques (kaolinite, illite, montmorillonite), dégraissants (silice, chamotte) et fondants (feldspaths potassiques ou sodiques, carbonates de calcium) s'avère indispensable.

Chaque typologie de terre réagit à l'élévation thermique selon une courbe propre, marquée par des transformations cristallines majeures : départ de l'eau hygroscopique jusqu'à 120°C, désorption de l'eau de constitution (déshydroxylation) vers 450°C–600°C, transition α-β du quartz à 573°C, puis vitrification progressive. Choisir une terre, c'est orchestrer ces métamorphoses physiques sans compromettre l'intégrité de l'œuvre.

La Faïence : Porosité maîtrisée et splendeur chromatique des basses températures

Classée parmi les terres poreuses à basse température (généralement cuites entre 980°C et 1060°C), la faïence demeure l'une des pâtes les plus polyvalentes et historiques de la céramique d'art. Sa structure minérale n'atteint jamais la vitrification totale au cours de la cuisson de biscuit ou d'émail. Le tesson cuit conserve une absorption d'eau comprise entre 8 % et 15 %, ce qui lui confère une remarquable stabilité dimensionnelle au feu : les risques d'affaissement pyroplastique sont quasi nuls, autorisant des formes architecturales audacieuses.

Faïences blanches lisses : la pureté de la ligne et du tour

Pour le tourneur exigeant et le modeleur de miniatures, l'absence d'inclusions grossières est essentielle. La terre FA300 - Faïence blanche lisse - Normande (14,04 € TTC le pain de 10 kg) offre une composition particulièrement soignée, riche en argiles sédimentaires très fines. Cette plasticité naturelle garantit une tenue remarquable sous la pression des doigts sans fatiguer la masse, tout en offrant une surface satinée après tournassage. Elle se révèle idéale pour accueillir des engobes minutieux et des vernis transparents.

Dans un registre tout aussi rigoureux, la pâte W6 - Faïence blanche (17,00 € TTC le pain de 10 kg) se distingue par sa blancheur immaculée après cuisson à 1020°C. Ce support neutre décuple le pouvoir réflecteur de la lumière sous les couvertes transparentes ou les glaçures alcalines, éliminant tout parasitage coloré indésirable.

Faïences chamottées : gestion du retrait et résistance mécanique

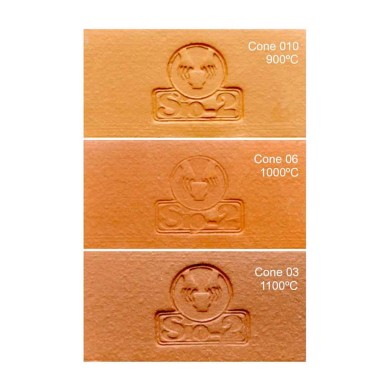

Dès lors que l'on aborde la sculpture de ronde-bosse ou le travail à la plaque de moyen format, l'argile doit supporter son propre poids à l'état vert sans fentes de séchage. La PF/CHF - Faïence rouge chamottée fine (11,00 € TTC) intègre 20 % de chamotte calibrée de 0 à 0,5 mm. Cette charge de tesson cuit broyé et réincorporé réduit drastiquement le retrait linéaire, draine l'humidité interne lors de l'évaporation et crée un squelette mécanique indéformable. De plus, la présence d'oxydes de fer confère au tesson une tonalité chaude et profonde, caractéristique des terres vernissées traditionnelles.

Conseil d'atelier Peter Lavem :

Pour déterminer avec exactitude le coefficient de retrait global d'une terre inconnue, confectionnez toujours une réglette d'essai d'exactement 100 mm à l'état humide, marquée d'encoches millimétriques. Mesurez-la après séchage complet à l'air libre (retrait de séchage), puis après la cuisson définitive (retrait total). Un retrait excessif supérieur à 12 % sur une terre non chamottée doit inciter à ralentir les phases critiques de montée en température entre 450°C et 600°C.

L'émaillage basse température et les textures contemporaines

Si la faïence requiert un émaillage étanche pour un usage culinaire, elle permet des audaces stylistiques surprenantes. Il est tout à fait possible d'obtenir des rendus d'aspect haute température sur biscuit poreux grâce à des formulations d'émaux avancées. Par exemple, la référence RA219SP - Grès cendré (10,60 € TTC) est précisément un émail faïence en poudre satiné à effets qui récrée l'illusion minérale et soyeuse des cendres de haute température tout en cuisant sur faïence autour de 1000°C–1050°C. Une solution technique ingénieuse pour les créateurs désireux d'effets bruts sans imposer à leur four les contraintes thermiques du grès.

Le Grès : Densité vitrifiée et résistance structurelle (1200°C - 1300°C)

Le grès opère le saut qualitatif vers la vitrification. Constitué d'argiles réfractaires riches en silice et en feldspaths, le grès subit à haute température une coalescence de sa matrice minérale. La phase vitreuse liquide générée par les fondants comble les interstices intergranulaires, réduisant l'absorption d'eau résiduelle à moins de 1 % à 2 %.

Propriétés mécaniques : Dureté extrême, résistance aux chocs, insensibilité au gel et imperméabilité native du tesson même non émaillé.
Comportement thermique : Nécessite une cuisson biscuitée vers 980°C (dégourdi) pour conserver une porosité transitoire facilitant l'émaillage par trempage, suivie d'un grand feu entre 1240°C et 1280°C.
Domaines d'élection : Céramique utilitaire intensive, art de la table supportant le lave-vaisselle et le micro-ondes, sculptures monumentales d'extérieur.

La Porcelaine : La noblesse minérale du kaolin et le défi de la translucidité

Composée quasi exclusivement de kaolin pur (45 % à 50 %), de feldspath potassique (25 %) et de quartz très pur (25 %), la porcelaine incarne l'expression la plus pure et la plus exigeante de la céramique d'art. Sa maturation thermique entre 1260°C et 1320°C engendre la formation d'aiguilles microscopiques de mullite secondaire (3Al₂O₃ · 2SiO₂) enrobées dans une matrice de silice amorphe translucide.

En atelier, la porcelaine présente une plasticité capricieuse : sa thixotropie est forte et sa mémoire de forme impitoyable. Elle ne tolère aucune tension hétérogène lors du tournage ou de l'estampage, sous peine de déformations gauchies lors du grand feu. Cependant, sa dureté après vitrification en fait le support de prédilection des arts précieux.

Pour le décor sur couverte cuite, la technique ancestrale du « petit feu » permet d'appliquer des préparations chromatiques très fines fixées entre 780°C et 850°C. L'utilisation de la Couleur Porcelaine P1405 - Bouton De Rose (16,00 € TTC), une couleur sans plomb cuisant à 820°C, illustre cette synergie : le pigment vitrifie intimement à la surface de l'émail dur, offrant une nuance subtile et inaltérable sans altérer la translucidité sous-jacente du support porcelaineux.

Les Terres à Raku : Conception réfractaire face au choc thermique extrême

Le travail du Raku japonais ou du Raku nu contemporain impose une sollicitation physique sans équivalent dans le domaine céramique. Les pièces incandescentes, défournées brusquement vers 950°C–1000°C, subissent un refroidissement à l'air libre puis un enfumage dans des matières combustibles (sciure, feuilles), parfois suivi d'une immersion brutale dans l'eau.

Une terre conventionnelle éclaterait instantanément sous l'effet du gradient thermique différentiel. La terre à Raku intègre obligatoirement un taux de chamotte élevé (de 25 % à 40 %, en granulométrie moyenne à grossière, jusqu'à 1,5 mm) ou des minéraux à très faible coefficient de dilatation thermique (comme la cordiérite ou le talc). Ce maillage interne absorbe la dilatation anisotrope et stoppe la propagation des microfissures structurelles.

Synthèse comparative des pâtes d'atelier

Faïence (lisse type FA300 ou W6) : Température 980°C–1060°C | Retrait total : 7 à 10 % | Porosité : 9 à 14 % | Usage : tournage fin, arts décoratifs, sculptures d'intérieur.
Faïence chamottée (type PF/CHF) : Température 980°C–1050°C | Retrait total : 5 à 8 % | Porosité : 8 à 12 % | Usage : modelage, grandes plaques, pièces d'atelier nécessitant une excellente rigidité verte.
Grès d'atelier : Température 1220°C–1280°C | Retrait total : 11 à 14 % | Porosité : 0,5 à 2 % | Usage : art de la table haut de gamme, sculptures résistantes au gel.
Porcelaine : Température 1260°C–1320°C | Retrait total : 14 à 18 % | Porosité : 0 à 0,2 % | Usage : translucidité, arts de la table précieux, décors au troisième feu avec la nuance P1405.
Pâte Raku : Température 950°C–1020°C | Retrait total : 6 à 9 % | Porosité : résiduelle élevée (ouverte) | Usage : cuisson rapide, enfumage réducteur, pièces décoratives texturées.

Règles de sécurité et maintenance minérale au quotidien

Travailler diverses terres céramiques au sein du même espace exige une hygiène d'atelier rigoureuse. La poussière d'argile asséchée contient de la silice libre cristalline (quartz). L'inhalation chronique de ces particules microscopiques présente des risques pulmonaires avérés (silicose). Bannissez impérativement le balayage à sec : nettoyez les sols, établis et tours à l'éponge humide ou au moyen d'un aspirateur doté d'une filtration absolue de classe HEPA (H13 ou H14).

Veillez également à séparer hermétiquement vos bacs de recyclage. L'incorporation involontaire d'un fragment de faïence basse température dans un bac de grès cuit à 1280°C provoquera un bouillonnement destructeur, la faïence fondant complètement à cette température et risquant d'endommager gravement vos plaques d'enfournement en carbure de silicium.
