Actualités

Sélectif des terres céramiques : Grès, Faïence, Porcelaine et Raku en atelier

22 octobre 2026
Terres & Argiles

L'Anatomie Minérale des Pâtes Céramiques : Introduction Technique

Dans l'écosystème du potier et du sculpteur, le choix de la terre ne relève pas d'une simple préférence esthétique ; il s'agit d'une décision d'ingénierie minérale. Chaque pâte plastique réagit de manière singulière aux contraintes mécaniques du façonnage (tournage, modelage, estampage) ainsi qu'aux sollicitations thermo-chimiques de la cuisson. Comprendre la transition de phase de la matière, le taux de retrait linéaire, le coefficient de dilatation thermique et la porosité résiduelle est indispensable pour tout artisan désireux d'atteindre la maîtrise parfaite de ses œuvres.

Au sein de la maison Peter Lavem Paris, nous accompagnons les ateliers dans cette quête de rigueur technique. Cet article vous propose une analyse comparative approfondie des quatre grandes familles d'argiles : la faïence, le grès, la porcelaine et la terre à raku, afin d'optimiser vos rendements d'atelier et la pérennité de vos créations.

La Faïence : Porosité, Souplesse et Éclat Chromatique

La faïence est une terre dite de « basse cuisson », généralement cuite entre 980 °C et 1060 °C. Sa composition est riche en illites et en carbonates de calcium. Contrairement aux terres vitrifiables, la faïence ne ferme pas sa porosité au feu : la matrice demeure poreuse (taux d'absorption d'eau généralement compris entre 10 % et 15 %).

Propriétés Physico-Chimiques et Retrait

L'absence de vitrification totale offre à la faïence une stabilité dimensionnelle remarquable lors du premier feu (cuisson de dégourdi). Le retrait global (séchage + cuisson) excède rarement 8 à 10 %. Toutefois, cette porosité exige l'application obligatoire d'un émail étanche si la pièce est destinée au contact alimentaire ou à contenir des liquides.

Température d'émail : 980 °C à 1020 °C.
Comportement mécanique : Pâte très malléable, tolérante, idéale pour l'apprentissage de la gestuelle de tournage et le façonnage de pièces décoratives.
Accord terre-émail : Attention particulière au phénomène d'accord dilatométrique. Un coefficient de dilatation mal ajusté provoque le tressaillage (fendillement de l'émail) ou l'écaillage.

Pâtes Autocolorées et Décoration

La faïence se prête merveilleusement bien aux terres teintées dans la masse pour la réalisation de décors marbrés ou engobés. Pour vos recherches chromatiques en basse température, nous recommandons l'utilisation de pâtes prêtes à l'emploi d'une homogénéité irréprochable. La terre PLA - Faïence bleue (proposée à 28,02 € TTC le sac de 5 kg) illustre parfaitement la finesse des faïences préparées, offrant une base plastique idéale pour le modelage d'art ou l'estampage de précision.

Le Grès : Vitrification, Résistance Mécanique et Chamottage

Le grès constitue le matériau par excellence des céramistes de la table et des sculpteurs d'extérieur. Cuit à haute température (entre 1200 °C et 1300 °C), le grès subit un phénomène de vitrification complète. Les flux feldspathiques présents dans la terre fondent, comblant les interstices entre les grains de quartz et de kaolin pour créer une structure synthétique extrêmement dense et étanche (porosité résiduelle inférieure à 1 %).

Conseil d'atelier Peter Lavem :

Lors de la cuisson du grès, veillez à observer un palier de cuisson suffisant (environ 20 à 30 minutes) à la température maximale. Cela permet au réseau mullitique de se développer pleinement au cœur de la pâte, garantissant l'imperméabilité parfaite de vos pièces, même sans émail sur le tesson brut.

L'Importance de la Granulométrie de la Chamotte

La chamotte – argile cuite puis broyée incorporée à la pâte crue – joue un rôle structurel fondamental. Elle réduit le retrait au séchage, augmente la résistance mécanique au façonnage et facilite l'évacuation de l'eau de constitution.

Chamotte fine (0 à 0,5 mm) : Idéale pour le tournage et le travail de détail. Elle n'agresse pas les mains du tourneur tout en offrant une tenue structurelle impeccable lors du montage des parois. La référence GE600CHF - Grès roux chamotté 0 - 0,5 mm - JUNO (18,36 € TTC le sac de 10 kg) est à ce titre une pâte d'une grande polyvalence, appréciée pour sa teinte chaude après cuisson et sa tenue au tour.

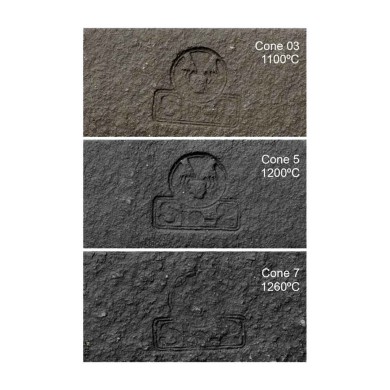

Chamotte moyenne à grosse (0,5 à 2 mm) : Indispensable pour la sculpture, les pièces monumentales et le colombin de grand format. Elle empêche l'affaissement de la terre et prévient les fissures de séchage. Pour des pièces sculpturales à forte présence visuelle, le PRNM - Grès noir chamotté moyen (21,60 € TTC, formulé avec 40 % de chamotte 0-1,5 mm) offre une résistance mécanique exceptionnelle associée à une couleur sombre intense révélée à haute température.

La Porcelaine : La Noblesse du Kaolin et la Troisième Cuisson

Composée de kaolin pur, de quartz et de feldspath, la porcelaine est la terre la plus exigeante de l'artisan céramiste. Cuite entre 1250 °C et 1380 °C, elle atteint une vitrification totale qui lui confère sa blancheur légendaire, sa sonorité cristalline et sa translucidité sur fine épaisseur.

Comportement Plastique et Retrait Élevé

En raison de l'absence d'argiles plastiques secondaires (qui apporteraient des impuretés comme l'oxyde de fer), la porcelaine présente une thixotropie prononcée et une faible plasticité originelle. Son retrait global peut atteindre 14 à 18 %, rendant les pièces très sensibles aux déformations lors du séchage et de la cuisson (comportement pyro-plastique).

La Sublimation par le Sur-décor à 820 °C

La surface extrêmement lisse et non poreuse de la porcelaine cuite constitue le support idéal pour la technique du « petit feu » ou décor de troisième cuisson. Après la cuisson de grand feu de la pièce émaillée, des couleurs spécifiques sont appliquées puis fixées lors d'une cuisson intermédiaire aux alentours de 820 °C.

Pour vos travaux de précision sur porcelaine, notre gamme de pigments formulés offre un résultat tendu et brillant parfait. Vous retrouverez notamment la teinte vibrante Couleur Porcelaine P1403 - Citrus (5,00 € TTC) pour apporter des touches solaires, ou la nuance végétale d'une grande stabilité Couleur Porcelaine P1409 - Pistache (5,00 € TTC, contenant du cadmium encapsulé pour un éclat inaltérable à 820 °C).

Le Raku : Chimie du Choc Thermique

Le Raku est une technique d'origine japonaise liée à la cérémonie du thé, mais il désigne aujourd'hui également une famille de pâtes céramiques très spécifiques. Les pièces sont extraites du four à incandescence (autour de 950 °C) à l'aide de pinces, puis soumises à un refroidissement brutal dans l'air ou dans un récipient d'enfumage contenant des matières organiques (sciure, paille).

Sélection de la Pâte et Inversion du Quartz

Une terre conventionnelle éclaterait sous l'effet du choc thermique d'une telle amplitude. La terre à Raku doit donc contenir une quantité massive de silica réfractaire et une forte proportion de chamotte (jusqu'à 40 ou 50 %). Cette structure « ouverte » permet de dissiper l'énergie mécanique causée par l'inversion de phase du quartz (à 573 °C) et par la contraction thermique brutale lors du défournement à chaud.

Synthèse Comparative d'Atelier

Pour vous guider dans votre sélection au quotidien, voici un récapitulatif des paramètres fondamentaux de chaque pâte :

Faïence : Température (980-1060 °C) | Retrait moyen (8-10 %) | Porosité élevée | Facilité de façonnage forte.
Grès : Température (1200-1300 °C) | Retrait moyen-fort (11-14 %) | Porosité très faible (< 1 %) | Excellente durabilité.
Porcelaine : Température (1250-1380 °C) | Retrait fort (14-18 %) | Vitrification totale | Exigence technique extrême.
Raku : Température (900-1000 °C) | Retrait faible à moyen | Résistance au choc thermique maximale | Pièces poreuses décoratives.

Sécurité et Bonnes Pratiques en Atelier Céramique

Le travail des pâtes céramiques exige des habitudes strictes pour préserver la santé de l'artisan et la durabilité du matériel :

1. Prévention du risque silice : La silice libre présente dans toutes les terres (et particulièrement dans la porcelaine et la chamotte sèche) est nocive par inhalation. Travailler toujours en nettoyant l'atelier à l'éponge humide (jamais de balayage à sec) et porter un masque FFP3 lors des opérations d'enfarinage, de ponçage à sec ou de pesée des pigments.

2. Gestion du recyclage des argiles : Ne mélangez pas vos barbotines de recyclage ! Conservez un bac hermétique identifié pour chaque type de terre afin d'éviter la contamination d'un grès haute température par une faïence basse température, ce qui provoquerait la fusion de la pièce et le détachement de la sole du four lors d'une cuisson ultérieure.

3. Entretien du matériel : Après le façonnage de terres fortement chamottées comme le grès noir PRNM, nettoyez soigneusement les girelles de vos tours et la voilure de vos croûteuses pour éviter que les grains abrasifs ne détériorent les joints mécaniques ou les métaux délicats.
