Actualités

Comportement au tour et au feu : Guide pratique des terres céramiques

21 octobre 2026
Terres & Argiles

L'intelligence de la matière : comprendre les familles d'argiles

Dans le secret de l'atelier, le dialogue entre la main du potier et la motte d'argile repose sur un équilibre physique rigoureux. Choisir une pâte céramique n'est jamais une simple décision esthétique : c'est un engagement technique qui conditionne chaque étape du travail, depuis l'effort de centrage sur la girelle jusqu'au palier final de maturation dans le four. Chaque famille d'argile se distingue par sa granulométrie, sa plasticité intrinsèque, sa teneur en fondants naturels et son comportement face aux contraintes de retrait linéaire et de tension superficielle.

Pour le céramiste et l'artisan sculpteur, identifier les spécificités de la faïence, du grès, de la porcelaine et des pâtes à raku permet d'anticiper les déformations au séchage, de prévenir les accidents de cuisson et d'obtenir un accord parfait entre le tesson et l'émail vitrifié. Explorons pas à pas la physique et la pratique de ces quatre grandes familles minérales.

1. La faïence : basse température, porosité maîtrisée et éclat des couleurs

La faïence est historiquement la pâte la plus accessible pour implanter un atelier ou concevoir des pièces décoratives complexes. Composée d'argiles sédimentaires riches en fer ou en carbonates de calcium, elle se cuit généralement entre 980°C et 1060°C. À cette plage thermique, les grains de silice ne fusionnent pas totalement avec les fondants : le tesson conserve une porosité résiduelle comprise entre 5 % et 15 %, ce qui le rend non étanche par nature sans l'apport d'une couverte ou d'un émail continu.

Sur le tour, la faïence offre une plasticité généreuse grâce à ses feuillets d'illite et de montmorillonite. Elle pardonne les gestes hésitants et supporte une réhydratation mesurée lors de la levée des parois. En revanche, son point faible réside dans son manque de tenue pour les grands formats sans armature interne ou épaississement des parois.

L'un des atouts majeurs de la faïence est sa neutralité pyrométrique basse : elle préserve la vivacité des oxydes métalliques colorants qui se volatiliseraient à plus haute température. Pour conférer à une pièce en faïence la profondeur visuelle et le grain d'une pièce cuite au grand feu, les artisans ont recours à des émaux de recherche sophistiqués.

À cet égard, l'émail RA219SP - Grès cendré (10,60 € TTC) illustre parfaitement cette alchimie. Bien qu'il s'agisse d'un émail faïence en poudre formulé pour la basse température, son rendu satiné à effets reproduit avec élégance les nuances subtiles, minérales et légèrement nuageuses caractéristiques des émaux de cendres de haute température, sans exiger l'énergie thermique d'un cycle de grès.

2. Le grès : vitrification dense, mullite et polyvalence d'atelier

Le grès constitue la référence absolue des poteries utilitaires et des sculptures monumentales. Cuit entre 1200°C et 1300°C, il subit une véritable métamorphose structurelle : la silice et les feldspaths fondent pour combler les espaces interstitiels, formant des aiguilles de mullite microscopiques entrelacées dans une matrice vitreuse. La porosité finale chute sous les 2 %, garantissant l'imperméabilité du tesson, son innocuité alimentaire et sa résistance au gel, même sans émail.

Maîtriser la granulométrie et la tenue mécanique

Le comportement d'un grès dépend intimement de sa charge en chamotte, c'est-à-dire en argile cuite puis broyée et calibrée. Pour concilier confort de tournage et tenue des pièces de moyen à grand format, le GE600CHI - Grès roux chamotté 0 - 0,125 mm - JUNO (sac de 10 kg à 18,36 € TTC) s'impose comme une pâte d'une exceptionnelle régularité. Sa chamotte ultra-fine n'agresse nullement l'épiderme du tourneur pendant le façonnage, tout en créant un réseau micro-structurant qui draine l'eau de plasticité, réduit le risque de fissuration lors du séchage rapide et prévient les affaissements au cours de la cuisson à grand feu.

Les inclusions minérales et les effets de matière

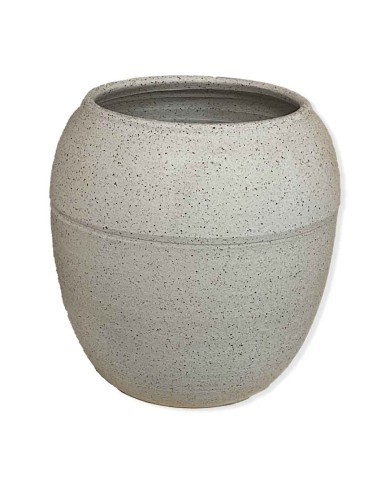

Le grès permet également des textures vivantes et graphiques sans artifice décoratif complexe. Avec le GE221PY - Grès blanc pyrité (sac de 10 kg à 20,76 € TTC), le céramiste joue directement avec la minéralogie du sol. Lors de la montée en température vers 1250°C, les minuscules nodules de pyrite de fer disséminés dans cette terre claire entrent en fusion ponctuelle et migrent vers la surface. Ils créent des mouchetures brunes ou dorées aléatoires d'une remarquable authenticité, qui infusent subtilement à travers les émaux transparents ou satinés.

Conseil d'atelier Peter Lavem :

Lors de la cuisson de grès riches en inclusions minérales comme les pyrites, veillez à ménager un palier d'oxydation suffisant entre 850°C et 950°C. Cela permet aux sulfures de se dégazer complètement sous forme gazeuse avant la fermeture totale des pores du tesson, évitant ainsi le bouillonnement de votre émail de couverture.

3. La porcelaine : exigence rhéologique et translucidité pure

Noble et exigeante, la porcelaine est composée principalement de kaolin pur, de quartz et de feldspath potassique. Dépourvue d'oxydes de fer colorants, elle offre une blancheur lumineuse et, lorsqu'elle est tournée ou coulée avec finesse, une translucidité incomparable après vitrification complète entre 1260°C et 1320°C.

Sa pratique réclame une grande rigueur gestuelle. D'une thixotropie prononcée, la porcelaine s'amollit très vite sous l'effet de l'eau résiduelle sur la girelle. Elle possède également une « mémoire de forme » tenace : toute tension ou torsion asymétrique subie lors du centrage ou du tournassage réapparaîtra inévitablement sous la forme d'un voilement lors du grand feu. Son retrait global (séchage plus cuisson) oscille régulièrement entre 14 % et 17 %.

Le décor de petit feu sur support vitrifié

En raison de son extrême densité de surface, la porcelaine cuite au grand feu constitue le support idéal pour les décors peints de surfaçage, fixés lors d'une troisième cuisson à basse température (vers 800°C - 850°C). Cette méthode préserve l'éclat des pigments sensibles aux hautes chaleurs.

Pour vos rehauts chromatiques éclatants, la Couleur Porcelaine P1404 - Bouton d'Or (5,00 € TTC) et la Couleur Porcelaine P1400 - Soleil Couchant (5,00 € TTC) offrent une intensité exceptionnelle grâce à leurs pigments de cadmium encapsulé. Conçues pour une cuisson de référence à 820°C, ces couleurs fusibles sans plomb s'ancrent intimement dans l'émail dur de la porcelaine sans couler ni perdre leur saturation, permettant la réalisation de motifs géométriques nets, de filets d'orangerie ou de lavis délicats au pinceau de martre.

4. Les terres à raku : résistance au choc thermique et porosité ouverte

La pratique du raku traditionnel exige une pâte conçue pour braver des écarts de température violents. Sortie incandescente du four aux alentours de 950°C à 1000°C pour être immédiatement enfumée dans des sciures végétales ou trempée dans l'eau, la pièce subit un stress mécanique titanesque lié au resserrement instantané du réseau cristallin.

Une terre raku se caractérise par une incorporation massive de chamotte réfractaire à granulométrie étagée (pouvant atteindre 1 à 2 mm) ou par l'adjonction de cordiérite. Cette armature grossière bloque la propagation des micro-fissures créées par la transition brutale de la phase quartz alpha-bêta à 573°C. La terre demeure délibérément très poreuse et peu vitrifiée, ce qui la disqualifie pour un usage culinaire régulier mais lui confère cette sonorité sourde et ce toucher texturé si recherchés dans l'art sculptural contemporain.

Synthèse comparative d'atelier : critères de sélection

Pour vous guider dans vos arbitrages techniques selon la destination de vos œuvres, voici les données de référence observées au sein de notre atelier :

Faïence : Retrait modéré (6 à 10 %), cuisson dégourdi à 1020°C / émail à 980°C, porosité finale ouverte (8 à 15 %), résistance aux chocs modérée, idéale pour l'ornement polychrome.
Grès lisse ou chamotté fin (ex. JUNO GE600CHI) : Retrait total moyen (11 à 13 %), cuisson d'émail entre 1220°C et 1280°C, étanchéité parfaite (< 2 % de porosité), résistance mécanique maximale, préconisé pour l'art de la table et les pièces d'extérieur.
Grès de caractère (ex. GE221PY) : Réaction minérale vivante, cuisson optimale à 1250°C, structure adaptée au tournage comme au modelage par plaques rigides.
Porcelaine : Retrait élevé (14 à 17 %), cuisson grand feu (1280°C - 1320°C), zéro porosité, translucidité, exigeante au tournage, compatible avec les décors au petit feu à 820°C (gamme P1400 / P1404).
Terre Raku : Forte teneur en gros grains réfractaires, cuisson rapide de 900°C à 1000°C, porosité très élevée, excellente résilience aux chocs thermiques instantanés.

Bonnes pratiques d'hygiène, d'ergonomie et de sécurité

L'utilisation quotidienne des terres céramiques implique une discipline d'atelier rigoureuse. La poussière d'argile sèche contient de la silice libre cristalline qui, inhalée de manière répétée, présente des risques pulmonaires chroniques. Veillez à toujours nettoyer vos postes de travail, vos tours et vos bâtis de croûteuse à l'éponge humide, sans jamais balayer à sec. Lors du tamisage de terres de recyclage, de la manipulation d'émaux pulvérulents tels que le RA219SP ou de poudres pour porcelaine, le port d'un masque respiratoire de classe FFP3 est une règle absolue pour préserver la santé des artisans de votre atelier.
