Actualités

Secrets d'émaillage en atelier : Du trempage aux cristallisations spectaculaires

09 octobre 2026
Terres & Argiles

L'émaillage constitue l'instant charnière où la terre cuite quitte son état minéral brut pour revêtir une parure vitrifiée aux propriétés mécaniques et esthétiques singulières. Ce processus, loin d'être un simple badigeon décoratif, est une véritable transformation physico-chimique : une fusion opérée à haute température où une fine pellicule de silicates, d'oxydes et de fondants se métamorphose en un verre intimement lié au tesson. Pour le céramiste chevronné comme pour l'artisan en quête d'excellence, la maîtrise de l'émail réclame à la fois une rigueur d'apothicaire dans la préparation des suspensions et une gestuelle d'une précision chirurgicale lors de l'application.

Physico-chimie de l'émail : Fusion, tension et accord pâte-émail

Comprendre la dynamique de l'émaillage impose de se pencher sur les mécanismes thermochimiques qui régissent la cuisson. Un émail est composé de trois éléments fondamentaux : la silice (le formateur de verre vitrifiant), les fondants (alcalins, alcalino-terreux ou borates abaissant la température de fusion de la silice) et l'alumine (le réfractaire stabilisateur qui apporte la viscosité nécessaire pour empêcher l'émail de ruisseler intégralement vers la sole du four).

La gestion du coefficient de dilatation thermique

L'harmonie d'une pièce dépend de l'accord parfait entre le coefficient de dilatation thermique (COE) du tesson (la pâte biscuitée) et celui de la glaçure. Durant la phase de refroidissement, les deux matières subissent une contraction volumique :

Le tressaillement : Si l'émail se contracte davantage que la terre (COE de l'émail supérieur à celui de la terre), il est mis en tension mécanique excessive et développe un réseau de microfissures. Si cet effet est recherché sur les faïences décoratives ou le raku, il compromet l'étanchéité d'une pièce utilitaire.
L'écaillage : À l'inverse, si la terre se contracte plus que l'émail, ce dernier subit une compression extrême, entraînant l'éclatement ou l'arrachement de fragments vitrifiés sur les arêtes et les lèvres des récipients.

Polyvalence thermique : Le cas des émaux à large amplitude

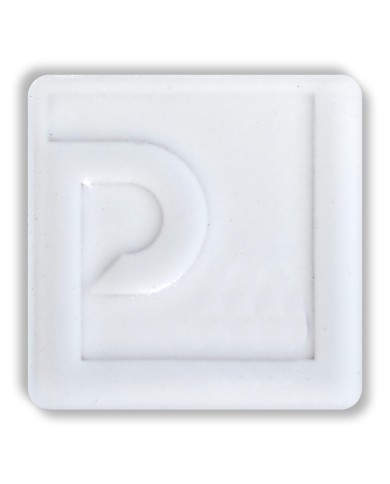

Travailler simultanément la faïence et le grès impose souvent de jongler avec des formulations multiples. Cependant, certaines formulations magistrales permettent une amplitude de cuisson remarquable sans compromettre la stabilité du verre céramique. C'est précisément l'atout de notre PR-112 - Email Blanc - 1050°C-1260°C (proposé à 9,90 € TTC). Formulé pour traverser aussi bien la basse température (cône 04) que le grand feu (cône 6 à cône 8), cet émail polyvalent conserve une blancheur dense et satinée à 1050°C, tout en développant une translucidité soyeuse et un tendu parfait lorsqu'il est poussé à 1260°C sur grès ou porcelaine. Une telle souplesse chimique garantit une tenue remarquable sans coulure incontrôlée, tout en réduisant considérablement la gestion des stocks au sein de l'atelier.

Préparation du tesson et rhéologie : L'art du dosage parfait

Avant d'immerger ou de peindre une pièce biscuitée, l'état de surface du support et la viscosité de l'émail liquide doivent être calibrés au millimètre. Une suspension instable ou un biscuit saturé de poussière conduisent inévitablement à des défauts de surface tels que les piqûres, les bullages ou le refus d'adhérence (effet de retrait en gouttelettes).

Nettoyage et contrôle de porosité

Le biscuit céramique possède une capillarité très active. Avant toute pose d'émail, essuyez soigneusement l'ensemble de la surface à l'aide d'une éponge naturelle légèrement humide. Cette étape dépoussière les micropores et régule l'appel d'eau lors du contact avec la suspension aqueuse. Un tesson trop sec absorbera l'eau trop violemment, créant une couche d'émail pulvérulente et trop épaisse ; un tesson saturé d'eau refusera d'accrocher l'émail, provoquant des zones clairsemées.

Stabiliser et lier la suspension avec la mixion d'encollage

Les émaux traditionnels préparés à base de poudres broyées manquent parfois d'agents thixotropes, ce qui entraîne un poudrage excessif au séchage et rend la manipulation des pièces avant enfournement périlleuse. Pour pallier ce problème, l'adjonction d'un liant organique de premier ordre est incontournable.

L'incorporation de Préparémail (Mixion d'encollage) (disponible en flacon de 1 litre ou 5 litres à 8,30 € TTC) modifie avantageusement le comportement rhéologique de vos glaçures. Prêt à l'emploi, ce polymère aqueux temporaire offre trois bénéfices majeurs :

Adhérence mécanique renforcée : Il durcit la couche d'émail crue après séchage, empêchant les traces de doigts et les égrenages lors de l'enfournement.
Homogénéité du dépôt : Il ralentit l'absorption immédiate de l'eau par le biscuit, facilitant un nappage fluide et régulier, sans démarcations disgracieuses.
Facilité d'application au pinceau : En diminuant la tension superficielle de la suspension, il permet aux poils du pinceau de glisser sans strier la couche déposée. Le produit brûle totalement sans résidu carboné dès 450°C lors du cycle de montée thermique.

Conseil d'atelier Peter Lavem :

Pour vérifier la consistance idéale d'un bain d'émail destiné au trempage, mesurez toujours sa densité au densimètre céramique (idéalement entre 1,45 et 1,52 g/cm³ selon la porosité du tesson). Si vous travaillez sans instrument, plongez un doigt ganté dans le mélange : l'émail doit napper la peau de manière uniforme et se décoller de l'ongle en laissant une pellicule opaque sans transparence excessive, signe d'un parfait équilibre entre eau et matières sèches.

La gestuelle du trempage : Précision et outillage d'orfèvre

Le trempage au bain demeure la méthode reine pour obtenir un émaillage parfaitement homogène sur les pièces de forme circulaire ou creuse (bols, pichets, vases). Cependant, l'immersion manuelle à mains nues laisse inévitablement des marques de préhension qui exigent de fastidieuses retouches.

Le maniement de la pince à émailler d'atelier

Pour suspendre la pièce au-dessus du seau et l'immerger d'un geste net, l'artisan doit s'équiper d'un outil adapté dont les points de contact sont réduits à leur strict minimum. La PE03 - Pince à émailler (13,80 € TTC) répond parfaitement à cette exigence. Ses quatre pointes en acier effilé saisissent l'objet par le pied et le col avec une pression minimale mais ferme, évitant tout ripage :

L'immersion oblique : Présentez la pièce inclinée à 45 degrés pour chasser l'air intérieur et prévenir la formation de bulles piégées sous les parois.
La durée de maintien : Maintenez la pièce immergée pendant 2 à 3 secondes. Un temps plus long épaissit inutilement la couche, provoquant des coulures et des risques de bouillonnement au feu.
L'égouttage rotatif : Ressortez l'objet d'un mouvement fluide et imprimez une légère rotation au poignet pour évacuer la goutte terminale vers le pied de la pièce, avant qu'elle ne fige.

Manipulations lourdes et contraintes du Raku

Lorsque les pièces atteignent des volumes importants ou que l'on aborde les cuissons spectaculaires d'enfumage à chaud, l'outillage standard montre ses limites. La PE06 - Pince à émailler raku Grand modèle (48,00 € TTC) constitue l'équipement indispensable pour ces interventions délicates. Dotée de branches renforcées et d'une longueur calculée pour préserver l'opérateur du rayonnement calorifique, cette pince robuste permet d'empoigner des céramiques massives avec une stabilité exemplaire, que ce soit pour un émaillage par trempage en grand bac ou pour la préhension de pièces incandescentes à 1000°C destinées à l'oxydoréduction en fûts de sciure.

Cristallisations et émaux à effets : Dompter la matière en fusion

Parmi les finitions les plus fascinantes de l'art céramique contemporain figurent les émaux à cristaux. Ces formulations intègrent des frittes vitreuses enrichies de pigments minéraux spécifiques concassés qui, lors de la montée en température, entrent en fusion différentielle avec la matrice de base.

La dynamique spectaculaire des cristaux Peacock Eyes

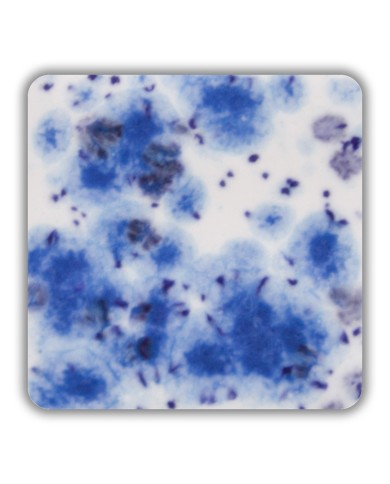

Pour les décors féeriques à basse température, l'émail liquide prêt à l'emploi S-2701 - Email PEACOCK EYES (9,00 € TTC) illustre merveilleusement cette alchimie. Conçu pour le cône 06 (environ 1000°C - 1020°C), il se compose d'une glaçure de base blanche opaque et crémeuse, au sein de laquelle naviguent de fins cristaux minéraux bleutés.

Durant le palier de cuisson, la matrice blanche forme un fond laiteux dense tandis que les inclusions cristallines entrent en ébullition douce, libérant des halos bleu cobalt et turquoise qui s'épanouissent en auréoles concentriques évoquant les ocelles d'une plume de paon. Chaque pièce devient une œuvre unique, la dispersion des cristaux dépendant directement de la gestuelle de pose et de la fluidité thermique.

Règles d'application des émaux à inclusions cristallines

L'application d'un émail tel que le PEACOCK EYES obéit à des règles techniques strictes pour éviter tout désagrément lors de la fusion :

Mélange mécanique régulier : Les cristaux étant plus denses que la suspension liquide, ils ont tendance à sédimenter au fond du pot. Remuez vigoureusement avant et pendant l'application à l'aide d'une spatule pour assurer une répartition homogène des grains.
Déposition au pinceau éventail : Appliquez de 2 à 3 couches croisées en veillant à étaler les cristaux de façon harmonieuse sur la pièce, sans créer d'agglomérats massifs qui créeraient des cratères à la fusion.
Réservation de la base : En fondant, les cristaux augmentent localement la fluidité de l'émail. Réservez systématiquement une bande vierge de 1 à 1,5 cm au bas des parois verticales de vos pièces pour prévenir tout écoulement irréversible sur vos plaques de cuisson réfractaires.

Sécurité d'atelier et entretien des instruments d'émaillage

L'atelier d'émaillage requiert une discipline d'hygiène rigoureuse. Les suspensions minérales, bien que non toxiques dans leur majorité sous forme liquide, contiennent des oxydes métalliques et des silicates fins qui ne doivent être ni inhalés lors des mélanges pulvérulents, ni ingérés. Le port d'un tablier lavable réservé à cet usage, de gants étanches lors des manipulations de bains alcalins et d'un masque respiratoire FFP3 lors du défournement ou du ponçage est impératif.

De même, la longévité de votre outillage dépend des soins apportés après chaque session :

Rincez immédiatement vos pinces à émailler PE03 et PE06 à l'eau courante tiède pour éliminer les résidus d'émail corrosifs avant qu'ils ne sèchent dans les articulations.
Séchez méticuleusement les métaux à l'air comprimé ou avec un chiffon absorbant, puis appliquez périodiquement une goutte d'huile minérale protectrice sur le rivet central pour maintenir une souplesse de préhension optimale.
Fermez hermétiquement vos contenants d'émaux liquides et de Préparémail pour prévenir l'évaporation et la prolifération bactérienne dans les liants organiques.

En conjuguant le choix d'adjuvants performants, la précision d'outils d'orfèvre et la compréhension intime de la cinétique des émaux, le céramiste s'affranchit du hasard pour hisser sa production au rang d'art accompli. Chez Peter Lavem Paris, nous perpétuons cette quête d'exigence technique pour donner corps à toutes vos visions de feu et de matière.
