Actualités

Guide technique des terres céramiques : Faïence, Grès, Porcelaine et Raku

04 octobre 2026
Terres & Argiles

Dans l'intimité de l'atelier de poterie, le choix de la terre ne répond pas uniquement à une intention esthétique : il s'agit d'une décision structurelle et minéralogique qui conditionne chaque étape du processus céramique, du tournage au palier final de refroidissement. Entre la plasticité chaleureuse d'une faïence, la densité vitrifiée d'un grès, l'exigence aristocratique d'une porcelaine et la résilience réfractaire d'une terre à Raku, chaque pâte réagit selon des lois physiques et chimiques strictes. Pour le praticien exigeant, appréhender les phénomènes de retrait, de frittage, de transition de phase et d'accord dilatométrique est la clé absolue d'une production pérenne et sans défauts.

La Faïence : Porosité ouverte et malléabilité à basse température

La faïence regroupe des terres argileuses sédimentaires riches en minéraux secondaires (illites, kaolinites) associées à des carbonates de calcium et des oxydes métalliques variés. Sa température de maturité oscille traditionnellement entre 980°C et 1060°C. À ce stade thermique, la pâte subit un frittage sans vitrification complète : les particules d'argile se soudent à leurs points de contact superficiels sans qu'une phase vitreuse liquide ne vienne combler les interstices interstitiels.

Propriétés mécaniques et comportement thermique

La particularité majeure de la faïence réside dans sa porosité résiduelle élevée, généralement comprise entre 8 % et 15 %. Cette texture spongieuse confère à la pièce une grande légèreté, mais implique qu'une pièce non émaillée reste perméable aux liquides. Lors du séchage, le retrait linéaire de la faïence reste modéré (souvent entre 5 % et 9 %), ce qui limite les tensions mécaniques internes et réduit les risques de déformation des pièces complexes ou de grand diamètre.

Avantages en atelier : Facilité de tournage, excellente mémoire de forme immédiate, consommation énergétique réduite du four et compatibilité avec une palette infinie de couleurs d'oxydes et d'engobes éclatants.
Contraintes techniques : Faible résistance aux chocs mécaniques après cuisson, sensibilité au gel (porosité gélive en extérieur) et vulnérabilité au tressaillage de l'émail si le coefficient de dilatation thermique de la glaçure n'est pas rigoureusement ajusté à celui du tesson.

Le Grès : Vitrification fermée et polyvalence d'atelier

Le grès représente le pivot incontournable de la céramique utilitaire et sculpturale contemporaine. Composé d'argiles plastiques riches en silice et en feldspaths, le grès se cuit à haute température, habituellement entre 1200°C et 1300°C. Durant cette phase de cuisson de grand feu, les fondants naturels (potasse, soude, oxyde de fer) entrent en fusion avec la silice libre pour former une matrice liquide abondante qui colmate la totalité du réseau poreux. Au refroidissement, cette phase donne naissance à des microcristaux aciculaires de mullite entrelacés, garants d'une dureté et d'une étanchéité exceptionnelles.

Textures et charges : du lisse à la chamotte structurante

Le grès s'adapte à une infinité de techniques selon sa charge granulaire et sa composition minérale :

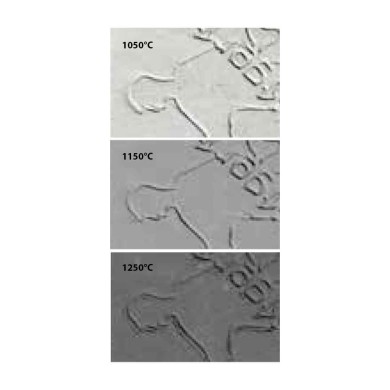

Les pâtes lisses pour le tour : Idéales pour la vaisselle et les pièces d'usage quotidien, elles procurent une sensation de glisse incomparable. Le W116 - Grès Anthracite lisse (20,04 € TTC) en est une illustration remarquable : formulé pour la céramique d'art et d'usage, il développe selon l'atmosphère et la température une robe sombre, profonde et dense, idéale pour des lignes architecturales sobres.

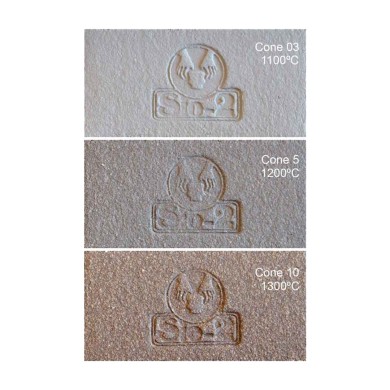

Les pâtes chamottées fines : L'apport d'argile cuite broyée (chamotte) permet de structurer la pâte, de drainer l'eau lors du séchage et de réduire le retrait global. Le ZUMAIA - Grès gris chamotté fin (24,16 € TTC), enrichi de 40% de chamotte fine de granulométrie 0 à 0,5 mm, offre le parfait équilibre entre tenue mécanique au colombin ou à la plaque et finesse du grain pour la sculpture détaillée.
L'adjonction de gros grains pour pièces monumentales : Pour bâtir des œuvres de grand format sans affaissement, l'ajout manuel d'une Chamotte grosse (référence MAT118, granulométrie 1,5 à 3 mm, proposée à 3,05 € TTC le sachet) permet d'armer littéralement la pâte. Elle agit comme un squelette réfractaire qui limite le retrait volumique et prévient les amorces de fissuration au séchage.

Conseil d'atelier Peter Lavem :

Lors de l'adjonction de chamotte sèche dans une terre de recyclage ou une pâte lisse, veillez à toujours réhydrater légèrement les grains ou à travailler la pâte en barbotine épaisse avant malaxage. Une chamotte introduite totalement sèche va pomper l'eau inter-particulaire des feuillets d'argile avoisinants, créant des micro-zones d'hétérogénéité hydrique invisibles à l'œil mais génératrices de fentes lors de la première cuisson de dégourdi.

La Porcelaine : Pureté minérale, translucidité et exigence pyroplastique

Considérée comme le sommet technique de l'art céramique, la porcelaine repose sur le diagramme ternaire classique : kaolin (environ 50 % pour la blancheur et la réfractarité), feldspath (25 % servant de fondant puissant) et quartz (25 % jouant le rôle de charpente siliceuse). Cuite entre 1240°C et 1320°C, la porcelaine atteint une vitrification totale : le tesson devient imperméable, sonore, d'une dureté équivalente à celle de l'acier et translucide sur faible épaisseur.

Rhéologie et difficultés d'exécution

Contrairement aux argiles secondaires, le kaolin possède de gros feuillets cristallins empilés qui lui confèrent une faible plasticité naturelle et un comportement thixotrope prononcé. La porcelaine retient peu l'eau, a une mémoire de déformation tenace et tend à s'affaisser rapidement sous l'effet de l'eau de tournage. En outre, lors de la cuisson finale, la proportion élevée de phase vitreuse induit une pyroplasticité marquée : la pièce s'assouplit et a tendance à se déformer sous son propre poids si les épaisseurs ne sont pas d'une régularité absolue.

Émaillage et décors sur porcelaine

La surface vitrifiée de la porcelaine exige des émaux haute température formulés sur-mesure. L'émail en poudre KG533 - Porcelaine (9,49 € TTC, plage de 1200°C à 1260°C) offre une finition satinée à effets spectaculaires qui épouse parfaitement la blancheur sous-jacente du support sans créer de tensions mécaniques d'écaillage. Pour rehausser ces pièces prestigieuses après grand feu, la technique du troisième feu permet d'appliquer des pigments fins vitrifiables : la Couleur Porcelaine P1409 - Pistache (5,00 € TTC), formulée sans plomb avec du cadmium encapsulé pour répondre aux normes les plus exigeantes, se cuit idéalement à 820°C pour développer une teinte vive inaltérable.

Les Terres à Raku : Architecture réfractaire et résistance aux chocs thermiques

Le Raku se distingue radicalement par son mode de cuisson : les pièces, après avoir atteint la fusion de l'émail aux alentours de 950°C à 1000°C, sont extraites incandescentes du four à l'aide de pinces métalliques, subissant un refroidissement brutal à l'air libre avant d'être enfumées dans des matières organiques (sciure, feuilles mortes).

Le franchissement critique du point d'inversion du quartz

Ce choc thermique colossal détruirait instantanément une faïence lisse ou un grès fin non préparé. En effet, à 573°C, le quartz subit une transition de phase réversible (passage de la forme quartz alpha à la forme quartz bêta à la montée, et inversement au refroidissement), accompagnée d'une variation volumique brutale de l'ordre de 1 % à 2 %. Pour absorber les micro-fractures générées par cette dilatation thermique différentielle, les terres à Raku sont obligatoirement formulées avec des argiles très réfractaires et une proportion massive de chamotte grossière (30 % à 50 %). Les grains de chamotte dévient les micro-fissures et neutralisent leur propagation catastrophique dans l'épaisseur de la pièce.

Synthèse comparative des quatre grandes familles de terres

Pour structurer vos choix techniques lors de la conception d'un projet, voici les paramètres physico-chimiques comparés de ces quatre matériaux :

Faïence : Cuisson entre 980°C et 1060°C. Retrait global : 8 à 12 %. Porosité : 8 à 15 %. Texture : généralement lisse ou très finement chamottée. Utilisation idéale : pièces décoratives d'intérieur, céramique peinte, faïence stannifère.
Grès : Cuisson entre 1200°C et 1280°C. Retrait global : 11 à 15 %. Porosité : 0,5 à 2 % (non gélif). Texture : de très lisse à fortement chamottée. Utilisation idéale : vaisselle culinaire quotidienne, poterie utilitaire, sculptures monumentales et d'extérieur.
Porcelaine : Cuisson entre 1240°C et 1320°C. Retrait global : 14 à 18 %. Porosité : inférieure à 0,5 %. Texture : extra-fine, lisse. Utilisation idéale : arts de la table raffinés, luminaires pour la translucidité, bijoux fins.
Terre à Raku : Cuisson d'émail rapide entre 900°C et 1020°C. Retrait global : 7 à 10 %. Porosité : forte (> 15 %). Texture : rugueuse, fortement chamottée. Utilisation idéale : pièces d'art contemporain, objets décoratifs aux effets d'enfumage et de craquelures uniques.

Règles de sécurité et hygiène d'atelier

Manipuler diverses terres et matières premières requiert une discipline d'atelier irréprochable. L'inhalation répétée de poussières de silice libre cristalline contenues dans les terres sèches, la chamotte en vrac ou les émaux en poudre expose le céramiste au risque de silicose pulmonaire. Lors du tamisage de la Chamotte grosse MAT118 ou du délayage de l'émail KG533, le port d'un masque respiratoire de protection classé FFP3 est obligatoire. Nettoyez toujours vos plans de travail, tours et croûteuses à l'éponge humide, sans jamais balayer à sec. Enfin, lors de l'application de couleurs contenant des métaux comme la Couleur Porcelaine P1409, veillez à travailler dans une zone correctement ventilée et respectez scrupuleusement les courbes de cuisson prescrites pour garantir l'inertie chimique parfaite de vos œuvres d'art.
