Actualités

Comportement minéral et sélection des pâtes céramiques : Faïence, Grès, Porcelaine et Raku

14 octobre 2026
Terres & Argiles

Introduction : La matière argileuse sous le prisme de l'ingénierie minérale

Pour le céramiste exigeant comme pour le sculpteur professionnel, le choix d'une pâte céramique ne relève pas d'une simple préférence tactile ou esthétique. Il s'agit d'une décision structurelle qui engage l'intégrité physique de la pièce à chaque étape de sa métamorphose : du premier tour de potence jusqu'au franchissement des paliers de vitrification au cœur du four. Une terre n'est pas une matière inerte, mais un agencement complexe de silicates d'alumine hydratés (kaolinite, illite, montmorillonite), combinés à des minéraux fondants (feldspaths, craies) et à des dégraissants réfractaires (quartz, chamottes). Comprendre la composition intime, le coefficient de dilatation thermique (COE) et la cinétique de frittage de chaque famille de terre est le seul moyen de prévenir les défauts récurrents tels que le tressaillage, le feuilletage, l'écaillage ou l'affaissement structural à haute température.

1. La Faïence : Porosité contrôlée et expressivité chromatique à basse température

La faïence constitue traditionnellement la porte d'entrée de l'art céramique, mais ses subtilités techniques en font également un support de prédilection pour des réalisations décoratives d'une vivacité incomparable. Composée d'argiles sédimentaires riches en fer ou en carbonates de calcium, la faïence cuit généralement entre 980°C et 1060°C. Contrairement aux terres de haute température, elle ne subit jamais de vitrification complète. Sa structure après cuisson conserve une porosité ouverte variant de 8 % à 15 %.

Minéralogie et comportement thermique de la faïence

Durant le premier feu (biscuit ou dégourdi faïence), les molécules d'eau de constitution sont expulsées entre 450°C et 600°C. Les grains de quartz et d'argile se soudent par frittage sans qu'une phase vitreuse liquide ne vienne combler les interstices intergranulaires. Cette absence de fermeture totale des pores confère à la pièce une légèreté remarquable et une grande tolérance aux contraintes mécaniques modérées. En revanche, cela implique que toute pièce utilitaire destinée à contenir des liquides doit impérativement recevoir un émaillage étanche et parfaitement accordé.

Le grand atout de cette pâte réside dans sa neutralité thermique vis-à-vis des oxydes colorants. À basse température, les pigments volatils et les frittes colorées ne subissent pas la dégradation thermique imposée par le grand feu. Pour les ateliers recherchant une surface d'une pureté éclatante et une plasticité irréprochable au tournage comme au modelage fin, le pain de W6 - Faïence blanche (17,04 € TTC, pain de 10 kg) s'impose comme une référence incontournable. Sa composition rigoureusement purifiée offre un fond clair et immaculé, indispensable pour magnifier les décors peints, les émaux transparents lustrés ou les majoliques sans altérer la restitution des couleurs.

Retrait moyen au séchage : 5 % à 7 %
Retrait moyen à la cuisson : 3 % à 5 %
Plage de cuisson recommandée : 1000°C – 1050°C
Usage idéal : Carreaux muraux, objets d'art polychromes, faïence utilitaire étanchée, modelage d'atelier.

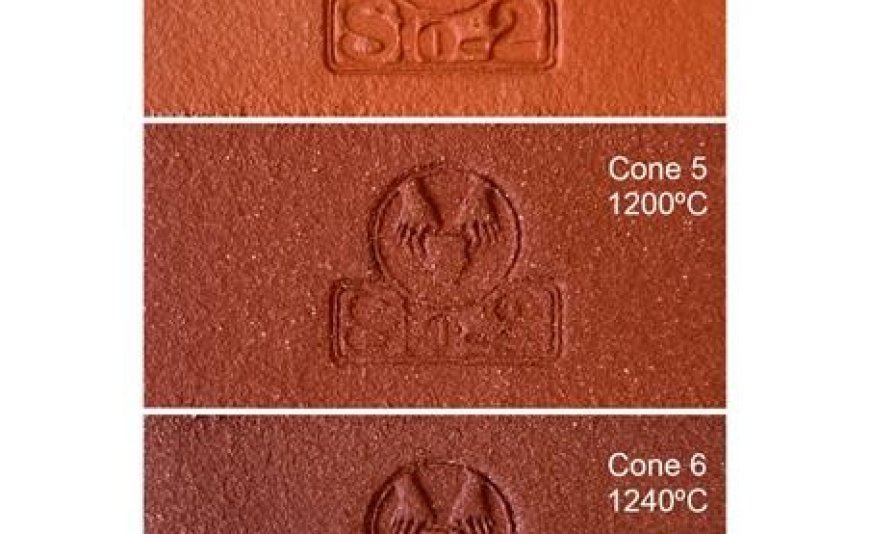

2. Le Grès : Fusion feldspathique, mullite et compacité mécanique

Le grès représente l'archétype de la céramique technique et utilitaire. Cuit entre 1200°C et 1300°C, il subit une transformation minéralogique profonde : la vitrification. Sous l'action combinée de la silice libre et des oxydes fondants (potasse, soude, oxyde de fer), une phase liquide se forme progressivement dans le tesson, dissolvant une partie des grains de quartz pour combler l'ensemble du réseau poreux. À l'échelle microscopique, des cristaux aciculaires de mullite primaire et secondaire ($3\text{Al}_2\text{O}_3 \cdot 2\text{SiO}_2$) s'enchevêtrent pour former une armature indéformable d'une résistance exceptionnelle.

Le rôle stratégique de la chamotte dans les grès Peter Lavem

Pour contrôler le retrait dimensionnel et conférer à la terre une tenue irréprochable sous la pression des doigts ou de l'ébauchoir, l'introduction de chamotte (argile cuite préalablement concassée et tamisée) est essentielle. Elle agit comme un squelette réfractaire indifférent aux retraits de séchage.

Pour la sculpture de grande envergure et les pièces monumentales soumises à de lourdes tensions de gravité, nous préconisons l'usage du MARTE - Grès ROUGE Chamotté 0 - 0,5 mm (19,36 € TTC, sac de terre d'art). Doté d'une teneur massive de 40 % en chamotte fine, ce grès autorise le montage rapide de parois épaisses tout en éliminant virtuellement le risque de fentes au séchage. Sa coloration rouge intense, due à une présence naturelle d'oxydes ferriques, développe après un passage à 1250°C des nuances sombres et profondes particulièrement prisées pour la ronde-bosse.

À l'inverse, lorsque l'artisan recherche une pâte d'une texture plus douce au tour de potier tout en conservant une rigidité structurelle pour des formats moyens, le GECH30CHI - Grès roux GECH30 chamotté 0 - 0,02 mm (25,96 € TTC, sac de 12,5 kg) offre un compromis remarquable. Sa micro-chamotte impalpable stabilise les volumes sans agresser l'épiderme du tourneur lors du monté de terre.

Enfin, pour la vaisselle contemporaine et les émaux de grand feu aux teintes pastel ou cristallines, le W11CHF - Grès blanc chamotté fin (21,00 € TTC, sac de 10 kg) garantit une porosité résiduelle inférieure à 1 %, assurant l'étanchéité absolue de l'objet et une compatibilité alimentaire irréprochable au lave-vaisselle et au micro-ondes.

Conseil d'atelier Peter Lavem :

Lors de la cuisson de grès très chamottés comme le MARTE ou le GECH30, respectez impérativement un palier d'oxydation entre 750°C et 900°C à la montée. Ce palier thermique permet aux impuretés carbonées et aux sulfures piégés dans les inclusions argileuses d'évacuer totalement leurs gaz avant la fermeture des pores périphériques, évitant ainsi le boursoufflage et les cratères d'émail irréversibles.

3. La Porcelaine : La quête de la vitrification pure et le raffinement du surdécor

Constituée d'un mélange triaxial ultra-pur de kaolin (environ 50 %), de feldspath (25 %) et de silice (25 %), la porcelaine est la pâte céramique la plus exigeante de l'atelier. Sa cuisson, menée entre 1250°C et 1320°C, produit une fusion vitreuse presque absolue. Le tesson devient translucide lorsqu'il est travaillé en fine épaisseur, non poreux, et résonne d'un son cristallin pur sous l'impact.

Gestion de la mémoire mécanique et sensibilité au séchage

Dépourvue des minéraux argileux plastiques communs, la porcelaine présente une très faible thixotropie. Elle a une « mémoire » impitoyable : chaque torsion, étirement asymétrique ou pression hétérogène appliquée au tournage ou à l'estampage réapparaîtra sous forme de déformation géométrique lors de la pyrogénation haute température, moment où la pièce entre en phase quasi-pyroplastique. Le retrait global (séchage + feu) y est considérable, oscillant fréquemment entre 14 % et 17 %.

Le surdécor au troisième feu

Une fois la pièce de porcelaine cuite et émaillée à haute température, la pureté immaculée de son émail sert de support aux décors complexes dits de « petit feu ». Les pigments minéraux mélangés à un fondant borosilicaté sont posés sur l'émail vitrifié puis refondus lors d'une troisième cuisson. Pour ces applications artistiques de haute voltige, la Couleur Porcelaine P1411 - Véronèse (5,00 € TTC, formulation sans plomb) garantit une teinte verte profonde et lumineuse à une température de cuisson recommandée de 820°C. Le fondant fond délicatement à cette température modérée pour sceller la matière colorante dans la première couche vitrifiée sans altérer la planéité ni la tension superficielle de la pièce maîtresse.

4. Les Terres à Raku : Architecture réfractaire et résistance aux chocs thermiques violents

Le Raku est moins une famille minérale isolée qu'une formulation spécifique conçue pour survivre au régime thermique le plus brutal de la céramique. Les pièces incandescentes sont extraites du four aux alentours de 950°C - 1000°C à l'aide de pinces métalliques, puis plongées instantanément dans un milieu réducteur (copeaux de bois, sciure) avant d'être refroidies brutalement à l'eau froide.

Physique du choc thermique : Le combat contre le gradient de dilatation

Lors d'un tel refroidissement instantané, la peau externe de la pièce se contracte violemment tandis que le cœur demeure dilaté. Si la terre est trop dense ou trop vitrifiée, les contraintes de cisaillement dépassent la résistance à la traction du matériau, provoquant une rupture catastrophique immédiate. Pour contrer ce phénomène physique, les terres à Raku sont enrichies d'une trame de chamotte grossière (parfois jusqu'à 1,5 ou 2 mm) ou modifiées par l'apport de cordiérite et de talc.

Cette structure poreuse et grenue joue le rôle d'amortisseur microscopique : lorsqu'une micro-fissure d'origine thermique s'amorce à la surface, sa progression est immédiatement bloquée dès qu'elle rencontre un grain de chamotte ou une lacune poreuse. Le céramiste obtient ainsi le célèbre réseau de craquelures d'émail et d'enfumage noir sans briser le volume structural.

5. Grille d'évaluation technique comparative des pâtes

Pour vous accompagner dans vos choix d'atelier, voici la synthèse comparative des quatre grandes familles de terres céramiques :

Faïence (ex. W6 blanche) : Cuisson 980°C - 1060°C | Retrait total : 8 - 12 % | Porosité après feu : 10 - 15 % | Usage optimal : Décoration colorée vive, tournage d'apprentissage, modelage d'intérieur.
Grès chamotté rouge (ex. MARTE) : Cuisson 1200°C - 1260°C | Retrait total : 10 - 13 % | Porosité après feu : < 2 % | Usage optimal : Sculpture monumentale, pièces d'extérieur résistantes au gel, modelage texturé.
Grès blanc et roux fin (ex. GECH30, W11CHF) : Cuisson 1220°C - 1280°C | Retrait total : 11 - 14 % | Porosité après feu : < 1,5 % | Usage optimal : Arts de la table utilitaires, pièces tournées étanches, émaillages haute température.
Porcelaine : Cuisson 1250°C - 1320°C (puis surdécor à 820°C avec P1411) | Retrait total : 14 - 17 % | Porosité après feu : 0 % (vitrification totale) | Usage optimal : Objets de luxe, luminaires translucides, miniatures de précision.
Terre Raku : Cuisson 950°C - 1020°C | Retrait total : 7 - 10 % | Porosité après feu : Forte (non étanche sans traitement) | Usage optimal : Cuissons rapides en réduction, pièces décoratives enfumées uniques.

6. Sécurité en atelier et conservation des argiles

La pratique assidue de la céramique impose une discipline rigoureuse concernant l'environnement de travail. La manipulation des argiles sèches, le ponçage des pièces au stade cuir et le recyclage des reliquats d'atelier génèrent des poussières de silice libre cristalline. L'inhalation prolongée de ces particules microscopiques présente des risques pulmonaires avérés (silicose). Il est donc primordial d'adopter des règles de sécurité élémentaires :

Nettoyage humide exclusivement : Ne passez jamais le balai à sec dans l'atelier ; privilégiez toujours une raclette en caoutchouc et une éponge humide ou un aspirateur professionnel doté d'une filtration HEPA certifiée.
Protection respiratoire : Portez systématiquement un masque de classe FFP3 lors des phases de pesée des poudres d'émaux, de concassage de chamottes ou d'émaillage par pulvérisation au pistolet.
Conservation optimale des pains : Les argiles telles que la W6 ou le W11CHF doivent être stockées à l'abri du gel et des sources directes de chaleur. En cas de stockage prolongé, entourez les pains d'un linge humide à l'intérieur de leur sac d'origine hermétiquement clos afin de préserver l'équilibre thixotropique naturel conféré par le vieillissement des bactéries anaérobies de la pâte.

En alignant rigoureusement la nature minérale de votre terre sur la morphologie de votre projet et la courbe pyrométrique de votre four, vous éliminez l'aléa pour laisser place à la pleine maîtrise de l'art du feu. Les conseillers et techniciens céramistes de la maison Peter Lavem restent à votre disposition pour vous orienter vers la terre la plus fidèle à vos exigences créatives.
