PRNI - Grès noir chamotté impalpable

Caractéristiques techniques :

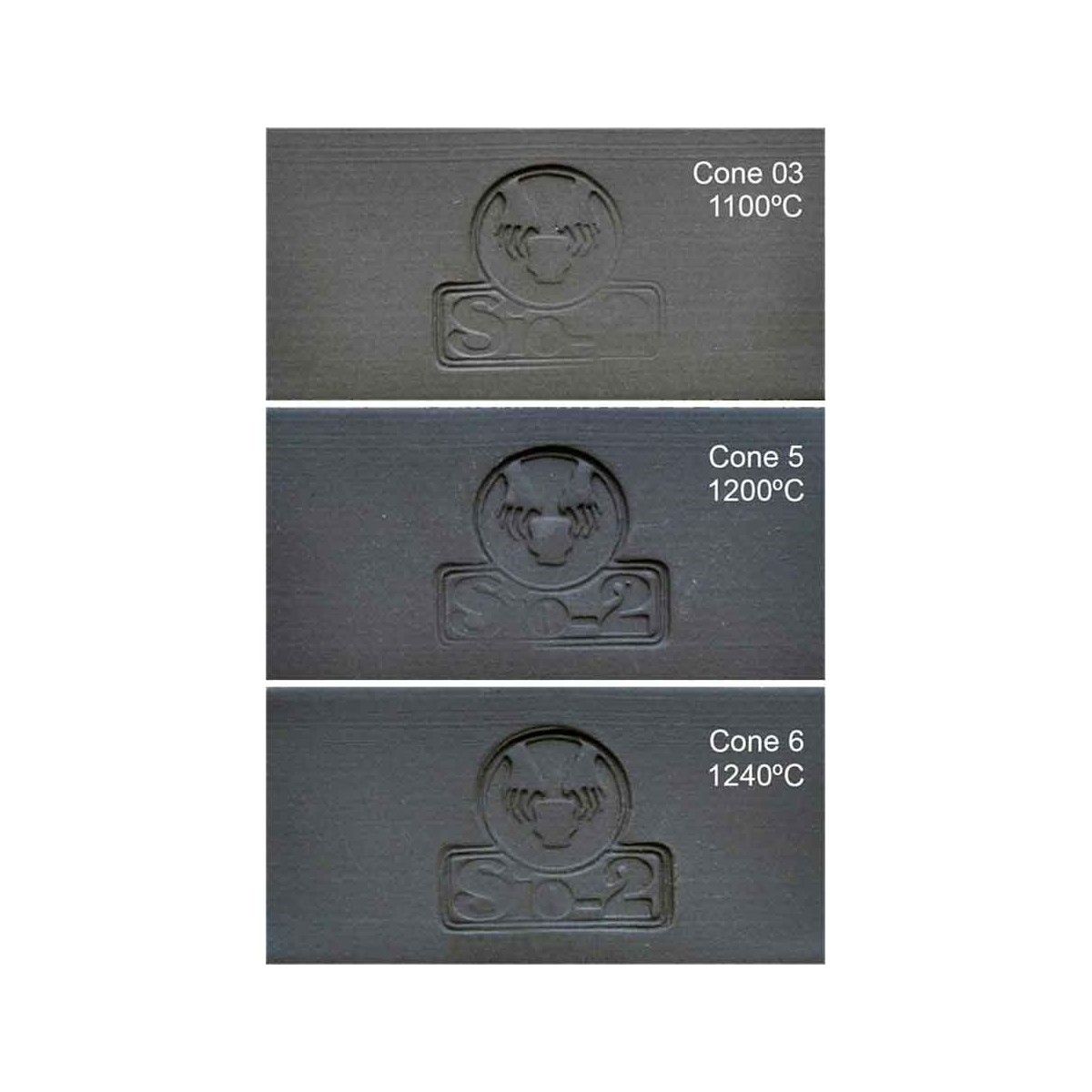

• Température de cuisson : 1200-1240°C
• Température biscuit : 1000°C
• Humidité (tournage) : 21%
• Plasticité (IP Atterberg) : 22
• Calcimétrie (CaCO3) : 0%
• Retrait au séchage : 7%
• Retrait après cuisson (1300°C) : 7,1%
• Porosité (absorption d’eau à 1300°C) : 1,3%
• Résistance mécanique sec : 4,6 N/mm2
• Résistance mécanique après cuisson (1050°C) : 33,3 N/mm2
• Coefficient dilatation (25-500°C) : 51,1 x 10-7

Recommandations d'usage avec des émaux

Utilisez des émaux sans zinc (Zn) pour éviter des réactions inattendues telles que des bulles ou des changements de couleur. Les autres éléments susceptibles de réagir sont le zirconium (Zr) et l'étain (Sn). Ne pas utiliser d'émaux à bas coefficient de dilatation (25-300ºC <60x10-7). La pâte PRN cuite à haute température a un coefficient de dilatation élevé dans la plage de 100 à 200ºC, ce qui provoque des tensions entre l'émail et le support, principalement dans les pièces émaillées sur une seule face, ce qui peut provoquer des cassures lors du refroidissement au four ou plus tard (par exemple , en versant de l'eau chaude à l'intérieur de la pièce).

ATTENTION : les consommables commercialisés par PETER LAVEM Paris (argile, émaux, couleurs, matières premières …) sont élaborés à partir de matières naturelles dont les réactions et comportements peuvent varier dans les applications du client. Il est impératif que le client réalise des essais (tests en cru, de cuisson et tests de vieillissement notamment) avant la mise en œuvre définitive de ces matières premières afin de vérifier leur comportement. La responsabilité de PETER LAVEM Paris quant à un éventuel défaut de conformité des produits ne saurait être engagée dès lors que le client n’a pas effectué ces essais préalables conformément aux applications prévues pour les dits produits.
